一、明确施工图的作用和目的

1. 工程设计的细化与体现。

2. 方便制作工程所需的预算报价。

3. 指导现场施工。

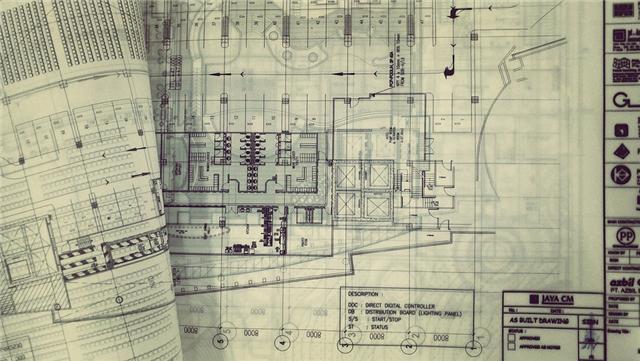

二、施工图的构成

在提交施工图的时候有些材料施工图是必须要具备的，如下：

1. 图纸目录：图纸目录主要是方便查阅图纸。

2. 设计说明：设计说明主要是帮助工程师熟悉图纸中的重点，说明工程的概况和总的要求。

3. 平面图：主要是说明设计的形状，大小、墙、柱的位置。

4. 立面图：主要是说明建筑设计的长度、宽度、层数等外貌。

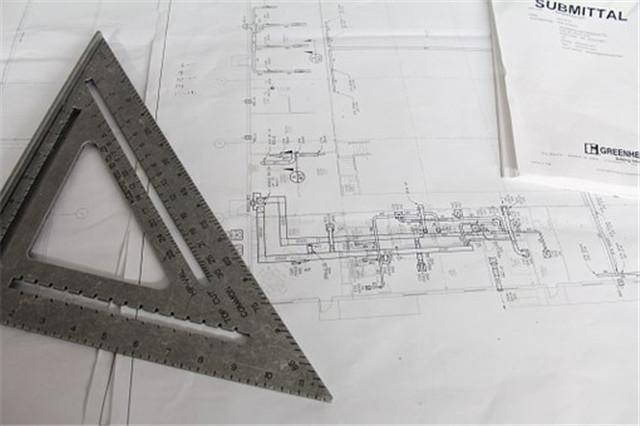

5. 结构施工图：主要是关于承重构件的布置，比如说钢筋。

三、常见问题

在施工图的绘制过程中容易出错的有以下几个问题：

1. 楼梯问题

问题一：楼梯平台或楼梯段净高低于国家“梯段高大于或等于2.2米，平台高大于或等于2.0米的”的规定。

问题二：楼梯梁设在入户门上部，感观较差。

提醒注意：

1） 2.0米及2.2米是指“净高”尺寸而非计算值。一般设计时，最少要预留100富裕量。

2）梯段净高，包括两种情况：梯段踏步前缘线量至直上方突出物下缘间的铅垂高度；梯段最高和最低一级踏步前缘线“以外300范围内”量至直上方突出物下缘间的铅垂高度。

如下2种情况，应仔细复核结构楼梯梁高；必要时，取消楼梯梁采取厚板设计。

1）当层高为2.8米、首层为从楼梯平台下进入楼内时。

2）当层高为4.8～5.0米，需设四段楼梯时。

2. 什么是层高、净高

在标注高度的时候一定要分清楚层高和净高：

1）层高：层高指建筑物的层间高度，及本层楼面或地面至上一层楼面的高度或地面的高度。

2）净高：指房间的净空高度，及地面至天花板下皮的高度。

3. 什么是横墙、纵墙

1）横墙是沿建筑物宽度方向布置的墙。

2）纵墙是沿建筑物长度方向布置的墙。

四、绘图工具

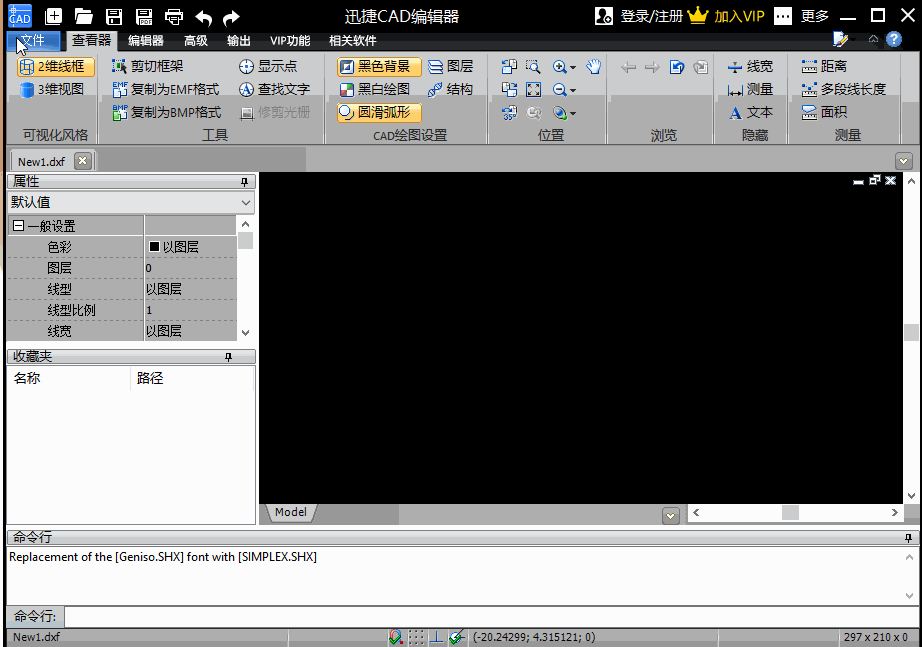

绘制施工图是一个精益求精的过程，CAD设计师总是在完美中追求更完美，在这个精过程中需要不断的对图纸进行修改，有一款好操作的CAD编辑器是重中之重，迅捷CAD编辑器标准版就很不错，软件不仅提供图纸编辑功能，还能预览各种CAD图纸，三维二维同时看，智能捕捉，还能一键清楚多余图层。新手也比较容易上手，感兴趣的小伙伴赶快试一下吧。

以上就是小编今天的分享，希望对你们有帮助，小伙伴们你们都掌握了以上的知识点了吗？
